水泵測試標準

來源：作者：不詳日期：2011/10/31 訪問：

    容積式泵（柱塞泵、活塞泵、活塞隔膜泵）性能試驗
    試驗條件

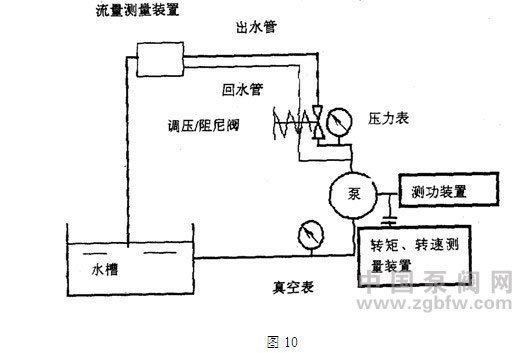

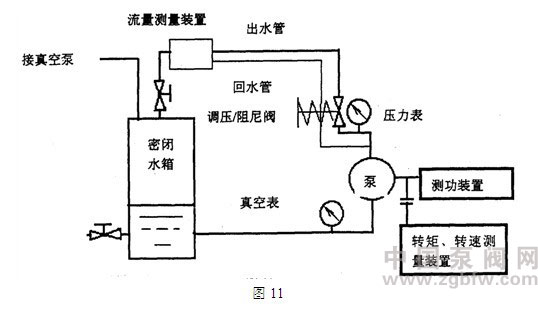

    采用開放式或封閉式試驗系統，如圖10、圖11。

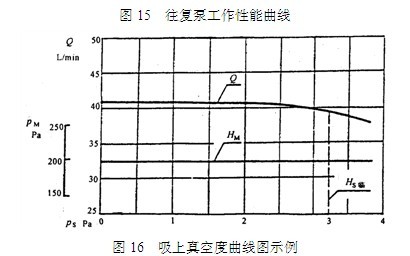

    室內試驗指在額定轉速和吸入條件下測出流量Q、功率N、總效率隨壓力p的變化關系。并繪制出Q–p、N–p、–p、0–p等工作性能曲線；測定泵的吸入性能，并繪制Q–pS（pS為吸上真空度）性能曲線。
    泵試驗前應試運轉。
    泵在額定轉速下進行試驗。在用交流電機或因設備等原因不能在額定轉速下試驗時，允許試驗轉速在額定轉速的3%之內，試驗結果應換算為額定轉速。

測量用儀器、儀表的系統誤差應保證測定量的測量誤差不大于下表的規定。

測定量	允許誤差范圍 %
	型式和抽查試驗	出廠試驗
轉速 r/min	±0.5	±1.0
壓力 MPa	±1.0	±2.5
流量 L/min		±2.0
泵輸入功率 kW		±2.5

    試驗方法：
    a) 根據儀器設備條件分別按圖10或圖11連接各儀表、裝置。
    b) 試前先記錄所試驗的泵、管路、工作液體及環境條件等原始資料，記入表15各欄中（干濕泡溫度計誤差0.5℃，氣壓計誤差26.7 Pa）。
    c) 泵試驗時，在最大壓力區間調節出水壓力，測量點不得少于7點。也可以將測量點分得更細，但測點應均布在性能曲線上。
    d) 試驗時，對于每一排出壓力下的流量、轉速、功率、吸入壓力、排出壓力等參數，應同時測量和記錄；如用計算機采樣時各參數的采樣應同步進行。
    e) 流量的測定可以采用流量計法、質量法或容積法。采用質量法和容積法用手動操作時，向容器內注入和注完液體的動作要快，兩次操作時間不超過0.5 s，向容器內注入液體的時間應在1 min以上，秒表的讀數要精確到0.1 s。也可以在計時裝置或計數裝置與流量計、容器液位測定裝置、液流換向裝置之間用電器或機械聯鎖，以保證兩者同步。測量的時間t與水量q分別記入表15的3欄和4欄內。
    用質量法測定時，衡器的感量應小于被測質量的0.5%。
    用容積法測定時，容器標定的相對極限誤差不大于0.5%。
    采用流量計法測量時，應保證進入節流裝置的液流是穩定流。
    用容積法、質量法和數字流量計測量流量時，時間間隔至少20 s。
    f) 出水口壓力采用壓力傳感器或壓力表測定。
    壓力指針的示度應在壓力表刻度的1/3~2/3范圍內。
    壓力表和泵的測壓孔的連接管連接時，應完全排除空氣，再讀儀表示值。
    壓力表的指針擺動劇烈時，連接管間可裝阻尼閥，壓力波動值小于5%時，讀其擺動范圍2/3處的指示作為測量值pW，記入表15。
    g) 吸入口的真空度用真空表或液柱（其刻度不大于1 mm）測定。連接管內允許充氣，但不得存水，測得pB，記入表15。
    h) 測壓孔應靠近泵的進口和出口處，測壓孔直徑為3~5 mm，孔與管的內壁面垂直，孔周圍應平坦，邊緣無毛刺。
    i) 轉速測量用測速儀，測功機轉速n1和泵的轉速ni，記入表15的1、2欄內。
    j) 功率用天平式測功機或轉矩轉速傳感器及轉矩轉速顯示儀測定：
    ——用轉矩轉速傳感器及轉矩轉速顯示儀時，必須注意傳感器的量程、安裝精度、零點調整及相應系數的設置；
    ——用天平式測功機時，其使用范圍不小于測功機額定功率的1/3；當天平的力臂L為0.716 m時，靈敏度荷重，當電機功率小于10 kW時，不大于10 g；當電機功率10~20 kW時，不大于20 g。力臂長度公差每1000 mm不超過1 mm，將測定值p（即p–p0）值記入表15。
    k) 泵的吸入性能試驗，在額定的出水壓力和轉速下，測定流量和吸上真空高度的關系。試驗時應逐漸提高真空度，而不得逐漸減少真空度，且不能中斷。
    對每一吸上真空度（pS）測出流量、出水壓力，試驗點不少于7個，并在接近最大吸上真空高度時各點間隔應密一些，測定結果記入表16。
    當流量比正常吸上減少3%時（柱活塞泵），是泵的最大臨界吸上真空度（pS臨），再由此確定泵的允許吸上真空度（pS允），并換算為允許吸上高度H。

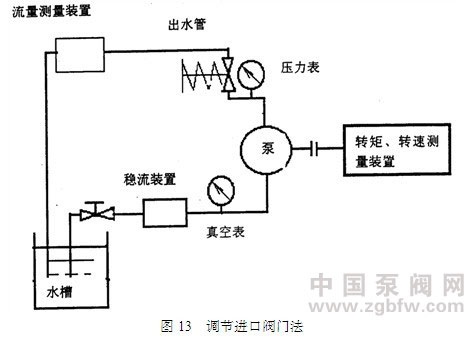

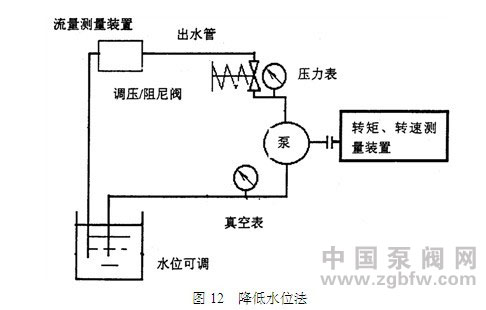

    改變真空度可用降低水位法、調節進口閥門和密閉水箱抽真空等三種方法，如圖12~圖14。改變其進水狀況，從而改變吸上真空度。在用調節進口閥門時必須在閥門與泵之間設置穩流裝置。

   參數計算
    壓力
    p=pM+pS………………………………………………（13）
    當進口壓力小于大氣壓時（真空情況）pB（即pS）取正值；當進口壓力大于大氣壓時（灌注情況）pB取負值。

式中：p——全壓力，MPa；

pM——出水壓力，MPa；

pB——吸水壓力，MPa。

b) 流量

式中：QT——泵的理論流量，L/min；

d——柱塞直徑、活塞直徑，mm；

S——行程，mm；

K——缸數；

n——泵的額定轉速，r/min。

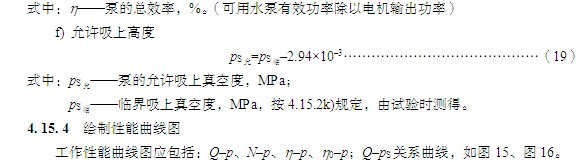

c) 容積效率
