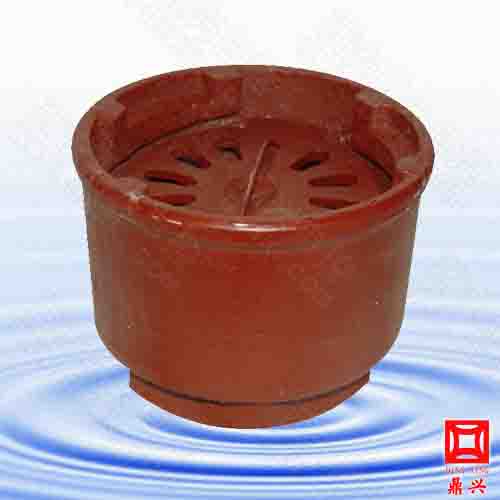

CB/T 3885-99 甲板漏水口 YA型
本閥門適用于各類船舶甲板、艙室地面排水系統，以下為基本參數：
|
序 號
|
型 式
|
名稱
|
公稱通徑DN/mm
|
|
1
|
YA
|
圓形漏水口
|
32-80
|
|
2
|
YB
|
法蘭尺寸按GB/T 10751-1989的圓形漏水口
|
32-40
|
|
3
|
YBS
|
法蘭尺寸按GB/T 2056-1989的圓形漏水口
|
32-65
|
|
4
|
YC
|
平板形圓形漏水口
|
32-100
|
|
5
|
YD
|
短管式圓形漏水口
|
40-65
|
|
6
|
TA
|
橢圓形漏水口
|
80-150
|
|
7
|
TB
|
法蘭尺寸按GB/T 46-1999的橢圓形漏水口
|
|
8
|
TBS
|
法蘭尺寸按GB/T 2056-1989的橢圓形漏水口
|
|
9
|
SA
|
法蘭尺寸按GB/T 10751-1989和CB/T 46-1999的水封式漏水口
|
40-100
|
|
10
|
SAS
|
法蘭尺寸按GB/T 2506-1989的水封式漏水口
|
50-100
|
|
11
|
SB
|
法蘭尺寸按GB/T 10751-1989和CB/T 46-1999的螺栓固定水封截止式漏水口
|
40-100
|
|
12
|
SBS
|
法蘭尺寸按GB/T 2506-1989的螺栓固定水封截止式漏水口
|
50-100
|
|
13
|
SC
|
法蘭尺寸按GB/T 10751-1989和CB/T 46-1999的焊接式固定水封式漏水口
|
40-100
|
|
14
|
SCS
|
法蘭尺寸按GB/T 2506-1989的焊接式固定水封式漏水口
|
50-100
|
主要零件材料如下表：
|
零 件 名 稱
|
材 料
|
|
名稱
|
牌號
|
標準號
|
|
本體
|
碳素結構鋼
|
Q235-A
|
GB/T 700-1998
|
|
格柵板
|
|
水封罩
|
|
閥桿
|
鋁青銅
|
QA19-2
|
GB/T 4423-1992
|
|
沉頭螺釘
|
錫黃銅
|
HSn62-1
|
GB/T 14954-1994
|
|
注：格柵板也可用銅、不銹鋼或塑料制造。
|
