產品編號： 521944816

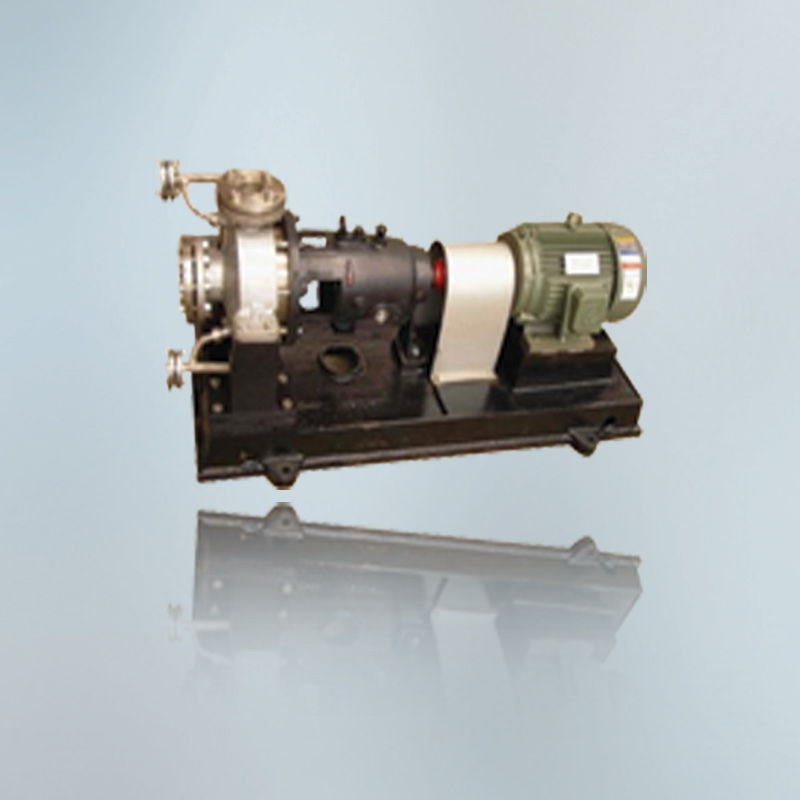

產品名稱： IH型不銹鋼化工離心泵
規 格： IH型
產品類別：【化工泵系列】-凱旋牌
友情致電： 13813209585
友情鏈接：
中國泵閥商務網http://www.bf35.com/st31024
化工設備網
http://230748.ccen.net/
IH型不銹鋼化工離心泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效采用國際標準ISO2858-1975（E），是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品，適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。
一、IH型不銹鋼化工離心泵的性能范圍（按設計點）
流量Q：6.3～400 m³/h
揚程H：5～125m
泵的最高工作設計壓力為1.6MPa
用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。泵的過流部分主要零件的材料及其代號有下列五種：
材料名稱 ZG1Cr18Ni9 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
代 號 303 305 306
材料名稱 ZG1Cr18Ni12Mo2Ti ZG1Cr18Mn13Mo2CuN
代 號 307 402
IH型不銹鋼化工離心泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕 的或不允許污染的類似于水的介質。
二、IH型不銹鋼化工離心泵的性能范圍：
流量Q：6.3～400m3/h 揚程H：5～132m
轉速n：2900、1450r/min 配帶功率：0.55～110KW
進口直徑：50～200mm 最高工作壓力：1.6Mpa
IH型系列泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。
三、IH型不銹鋼化工離心泵結構：
IH型不銹鋼化工離心泵是全國泵行業采用ISO國際標準聯合設計的系列產品，其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
四、IH型不銹鋼化工離心泵的結構特點：
泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
五、IH型不銹鋼化工離心泵的旋轉方向：
IH型不銹鋼化工離心泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
泵的軸封型式：
填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
IH型不銹鋼化工離心泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
六、IH型不銹鋼化工離心泵工作條件
流量Q：6.3-400m3/h 轉數N：2900-1450r/min 口徑DN：50-200mm
揚程H：5-125m 配帶功率：0.55-90kw 工作壓力P：1.6Mpa
七、IH型不銹鋼化工離心泵型號意義
例如：IH50-32-160
IH-國際標準單級單吸化工離心泵
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑
