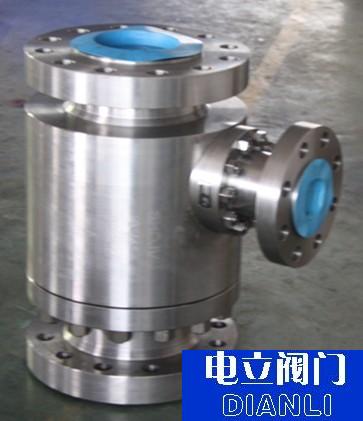

自動再循環閥也叫泵保護閥 自動再循環閥是用于防止離心泵在低于負荷運行時由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要泵的流量低于一定數值,閥的旁路回流口就會自動地打開,以此來保證液泵所必需的最小流量。
自動再循環閥、泵保護閥作用原理
根據主流量不同,自動再循環閥（泵保護閥）的主閥瓣將確定在某一個位置上。主路止回閥的閥桿通過一杠桿,將主閥瓣動作傳遞至旁路。旁路系統控制通過旁路的流量,同時將壓力減至旁路出口所需值。當主閥瓣回至閥座關閉狀態時,所有流量通過旁路回流。當主閥瓣上升至頂端位置時,旁路則完全關閉,所有泵的流量流向工藝系統。
泵保護閥的特點
1、流量感知：泵保護閥（自動再循環閥）能感知工藝系統中的主流量，并根據此流量來確定其閥芯的具體位置；
2、再循環控制：自動再循環閥可將泵正常運轉所需的最小流量旁通到泵吸入水箱或冷凝水箱中，防止泵過熱;
3、多級降壓：旁路控制系統能低噪單小磨損地把加流液體從其高壓感至適宜的低壓（泵吸水箱中壓力）;
4、止回作用：自動再循環閥也可作為止回閥使用，阻止流體回流到液泵內;
多功能控制閥自動再循環閥，泵保護閥具有以下優點:
旁路不需要連續的流量,減少能耗;
減少設計工作量（四種功能集于一體）;
減少安裝和維護成本（自力式,不需外部能源）;
減低故障發生的可能性—將高速流體造成故障的可能性減至最小,沒有氣蝕問題和電器接線費用;
低流量工況下仍然可以保證泵穩定性;
與常規系統相比,整體費用低;
|
