自動排氣活門
人防產品：****波閥門、****波地漏、不銹鋼****地漏、****超壓排氣活門、自動排氣活門、抗爆按鈕、手動密閉閥門、手動電動密閉閥門、****清掃口、LWP油網除塵器、DJF-1電動腳踏兩用風機、SR900電動腳踏兩用風機、U型測壓裝置、圓形插板閥、換氣堵頭、通風方式控制箱、通風方式信號燈箱 電話：0755-61335523 手機：13422880055 QQ:898938009
更多人防設備產品請點擊：www.zn382.com
一、自動排氣活門用途

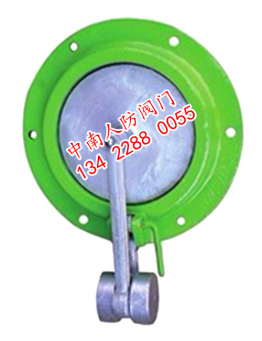

YF自動排氣活門主要構件由閥門外套、杠桿、閥盤、重錘、偏心輪和絆閂等組成。閥門依靠氣體壓力作用在閥盤上，帶動杠桿，使閥門達到自動開啟目的，此時重錘起調節作用。當壓力消失時閥盤靠杠桿平衡原理，回復到原來的位置，即達到自動開閉之目的。自動排氣活門用于公稱壓力0.001Mpa,工作溫度0℃-35℃，工作溫度≤95%， 介質為空氣的條件下，作為超壓排氣用。當室內超壓消失時，閥門起自動關閉作用。
二、自動排氣活門主要技術參數
型號
|
閥盤開啟偏角
|
重錘啟動壓力Pa
|
重錘啟動壓力調節范圍Pa
|
最重位置
|
最輕位置
|
|
YF 型
|
d=150mm)
|
20 o
|
8-10
|
3-5
|
3-10
|
d=200mm)
|
24 o
|
8-10
|
3-5
|
3-10
|
1、公稱壓力：0.001Mpa
2、工作壓力：0.001Mpa
3、試驗壓力：
（1）密封試驗：閥門依靠絆閂，使大閥盤處于關閉位置時，壓差為100毫米水柱，其壓力一分鐘內不得下降。
（2）強度試驗：閥門在關閉位置時，正面抗壓0.5Mpa
4、重錘啟動壓力：見上表
5、作用和結構：
（1）閥門主要構件由閥門外套、杠桿、閥盤、重錘、偏心輪和絆閂等組成。
（2）閥門依靠氣體壓力作用在閥盤上，帶動杠桿，使閥門達到自動開啟目的，此時由重錘起調節作用。當壓力消失時閥盤依靠杠桿平衡原理，回復到原來的位置，即達到自動開閉之目的。
（3）閥門依靠絆閂，使偏心輪與杠桿靠緊，使閥盤與外套緊閉。
（4）閥門重錘啟動壓力可以設置于最重和最輕位置來進行調節。
三、自動排氣活門外型尺寸
型號
|
d
|
d0
|
d1
|
d2
|
YF-D150
|
323.5
|
260
|
192
|
228
|
YF-D200
|
391.5
|
310
|
242
|
278
|
四、自動排氣活門安裝要求
1、預埋管子與法蘭焊接應保證密封，不得滲漏。
2、預埋前，應去除銹疤，刷紅丹防銹漆兩道，管子與密封肋采用滿焊。
3、預埋時，必須保證法蘭平面與地面垂直，同時應保證自動排氣活門的重錘位于最低位處。4、自動排氣活門安裝時，應清除密封面的雜物，并襯以5毫米厚的橡膠墊圈，螺栓應均勻鎖緊，防止?jié)B漏。
5、預埋管子長度，應根據墻厚度而定，管徑與活門的通風口徑d1一致。
