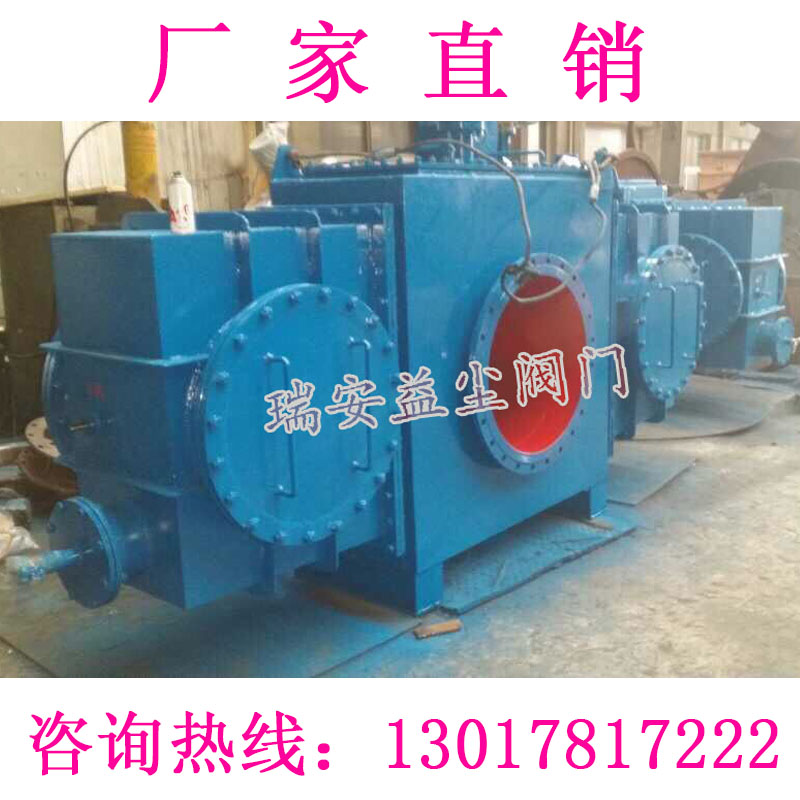

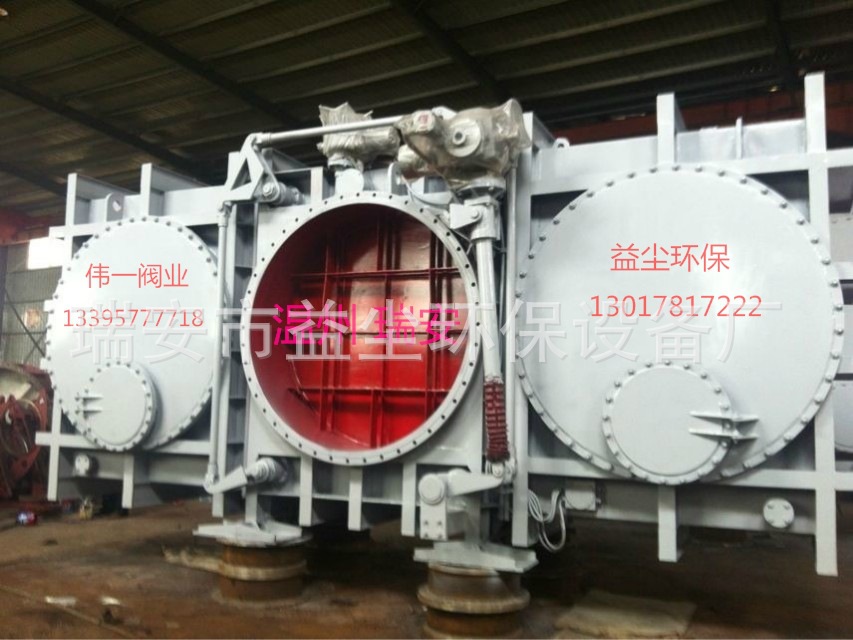

封閉式電動/液動插板閥
產品型號：FF941X-0.5/1.0/1.5/2.5
產品規格：DN400-DN2800
公稱壓力：0.05-0.25MPa
適用溫度：-20--300
適用介質：空氣、煤氣、含塵煤氣
電源電壓：380V.AC 50HZ
法蘭執行標準：GB/T9115-98ch
結構特點及用途：
1.閥門采用全封閉外殼，操作時介質不會向外泄漏，避免了環境污染；
2.閥門采用框架式結構，剛性好，結構緊湊；
3.密封副部位采用不銹鋼與橡膠密封，密封可靠；
4.液動插板閥的夾緊機構采用彈簧夾緊，電動插板閥的夾緊機構采用絲桿螺母副夾緊，同步性好。
5.密封圈裝在閥板上，便于更換。
本閥為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好的坑管道外力強度，電動裝置的設置在外部，以維護檢查，人員近距離擦操作的安全性能較高，缺點是更換橡膠圈較麻煩。
本閥在設計上吸收了國外插板閥浮動閥板的特點；壓緊傳動機構采用齒圈、齒輪梯形螺紋絲桿付同步雙向壓緊。左右梯形螺紋絲桿同步壓緊的優點是：起動力矩小，螺紋副自鎖性好，閥門密封可靠。閥板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。
本閥地面可配置****型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上。
法蘭執行標準：GN/T9115-98。
