供應信息-供應G941J電動襯膠隔膜閥廠價直銷 |
|
|
| |
|
|
|
供應G941J電動襯膠隔膜閥廠價直銷
|
|
價格說明：
500元/臺 |
|
| |
|
| 最小起訂：
1臺 |
聯系電話： 0577-67366279 |
| 所在地區：
浙江 溫州市
|
發布時間：
2016年3月4日 |
| 供貨能力：
1000臺 |
有效時間：
2017年3月4日 |
| |
|
| |
|
 |
|
|
產品簡介

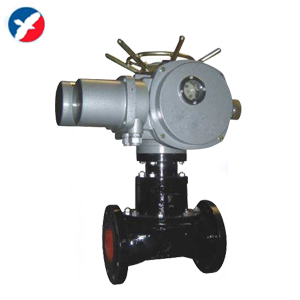

G941J電動襯膠隔膜閥結構特點與原理
1.電動隔膜閥由閥體、閥蓋、閥桿、閥瓣、隔膜、電動裝置等組成。
2.電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動時，帶動閥瓣升降而達到的。
3.當需恢復電動操作時，必須將“切換手柄”轉換至刻有電動標記的位置上，方可進行電動操作。
4.電動襯膠隔膜閥可根據不同的襯里材質，適用于不同溫度下的一般腐蝕性流體管路上作為控制介質流動的啟閉機構。
5.當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將“手—電動切換手柄”轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。
G941J電動襯膠隔膜閥主體材料
| 名稱 |
材料 |
| 閥體 |
灰鑄鐵、不銹鋼、灰鑄鐵/襯膠 |
| 閥蓋 |
灰鑄鐵 |
| 閥瓣 |
灰鑄鐵 |
| 電動裝置 |
組合件 |
| 隔膜 |
天然膠、丁基膠等 |
| 閥桿 |
碳鋼 |
G941J電動襯膠隔膜閥外形結構圖及連接尺寸
公稱
通徑
|
公稱
壓力（MPa） |
工作
壓力（MPa） |
L |
D |
D1 |
Z-Φ |
f |
H1 |
A（長） |
B（寬） |
重量 |
| DN |
（Kg） |
| 20 |
1.6 |
1.6 |
117 |
105 |
75 |
4—14 |
2 |
320 |
395 |
168 |
20 |
| 25 |
127 |
115 |
85 |
4—14 |
2 |
343 |
20.5 |
| 32 |
146 |
140 |
100 |
4—18 |
2 |
348 |
22 |
| 40 |
159 |
150 |
110 |
4—18 |
2 |
366 |
23.5 |
| 50 |
190 |
165 |
125 |
4—18 |
2 |
366 |
27.5 |
| 65 |
1 |
1 |
216 |
185 |
145 |
4—18 |
2 |
435 |
526 |
470 |
67 |
| 80 |
254 |
200 |
160 |
8—18 |
2 |
455 |
74.5 |
| 100 |
305 |
220 |
180 |
8—18 |
2 |
560 |
86.5 |
| 125 |
356 |
250 |
210 |
8—18 |
3 |
583 |
104 |
| 150 |
406 |
285 |
240 |
8—22 |
3 |
647 |
143 |
| 200 |
0.6 |
521 |
340 |
295 |
8—22 |
3 |
716 |
229 |
G941J電動襯膠隔膜閥訂貨必讀
1、①名稱型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司訂購。
|
|
