氣動襯氟法蘭蝶閥
英文名稱：Pneumatic lining fluorine flange butterfly valve
氣動襯氟蝶閥型號：D641F46-16C
一、氣動襯氟法蘭蝶閥概述：
D641F46氣動法蘭襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。
二、氣動襯氟法蘭蝶閥工作原理：
氣動襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
三、氣動襯氟法蘭蝶閥主要特點為：
1、
|
氣動襯氟法蘭蝶閥中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節
|
2、
|
氣動襯氟法蘭蝶閥四級加載彈性密封，絕對保證了閥門內、外的零泄漏
|
3、
|
氣動襯氟法蘭蝶閥軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈
|
4、
|
氣動襯氟法蘭蝶閥軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合
|
5、
|
氣動襯氟法蘭蝶閥軸的徑向采用O型圈與金屬墊的組合
|
6、
|
氣動襯氟法蘭蝶閥閥座鑲在有彈性條的閥體的槽內
|
7、
|
氣動襯氟法蘭蝶閥采用可調彈性彈子定位。定位準確，結構簡單
|
四、氣動襯氟法蘭蝶閥采用標準:
氣動蝶閥設計標準
|
GB/T12238-1989；lS010631-1994或BSEN593-1998
|
氣動蝶閥法蘭尺寸
|
GB/T17241．6-1998：IS07005-2或BSEN1092-2002
|
氣動蝶閥結構長度
|
GB/T12221-1989：lS05752-1988或BSEN558-1
|
氣動蝶閥壓力試驗
|
GB/T13927-1992；JB/T9092-1999；lS05028-1993或BS6755-l-1986
|

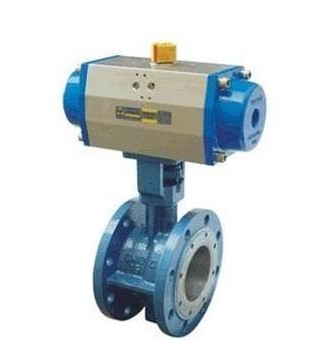

五、氣動襯氟法蘭蝶閥結構圖
![氣動襯氟法蘭蝶閥]()
六、氣動襯氟法蘭蝶閥用途;
氣動襯氟法蘭蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
七、氣動襯氟法蘭蝶閥主要技術參數
公稱通徑
|
DNmm
|
50～2000
|
公稱壓力
|
PNMPa
|
0.6
|
1.O
|
1.6
|
試驗壓力PsMPa
|
強度試驗
|
0.9
|
1.5
|
2.4
|
| |
密封試驗
|
O.66
|
1.1
|
1.76
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
驅動形式
|
手動、蝸輪傳動、氣傳動、電傳動
|
八、氣動襯氟法蘭蝶閥主要零件的材料
零件名稱
|
材料
|
閥體
|
球墨鑄鐵、鑄鋼、不銹鋼
|
蝶板
|
球墨鑄鐵、鑄鋼、不銹鋼及特殊材料襯F46
|
密封圈
|
聚四氟乙烯
|
閥桿
|
2Cr13、不銹鋼
|
填料
|
0型圈、柔性石墨
|
九、氣動襯氟法蘭蝶閥外形連接尺寸
公稱通徑DN（mm）
|
尺寸
|
| |
L
|
1.0MPa
|
1.6MPa
|
| |
|
D
|
D1
|
Z-Φd
|
D
|
D1
|
Z-Φd
|
50
|
108
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
65
|
112
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
80
|
114
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
100
|
127
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
125
|
140
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
150
|
140
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
200
|
152
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
250
|
165
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
300
|
178
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
350
|
190
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
400
|
216
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
450
|
222
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
500
|
229
|
670
|
620
|
20-26
|
710
|
650
|
20-33
|
600
|
267
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
700
|
292
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
800
|
318
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
