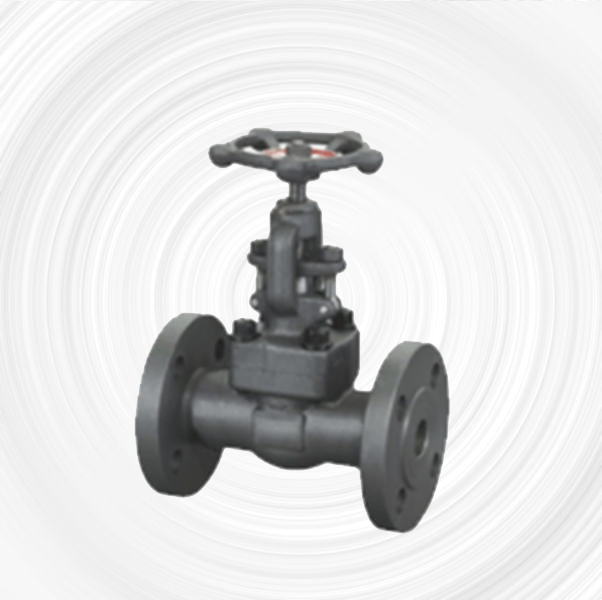

美標鍛鋼閘閥類型：Z41H、Z41W、Z41Y產品尺寸：DN15-50壓力等級：150LB-900LB適用溫度：-29℃～425℃材質：304、316、F11、F22操作方式：手動
美標鍛鋼閘閥產品特性
法蘭端閥門設計結構和特征：
標達法蘭閥門符合API602和ANSIB16.34.檢驗與測試按API598，標志按MSS-SP-25。
采用以下結構
全徑和縮徑
結構長度按ASNI B16.10
法蘭尺寸按ASNI B16.5
壓力自緊式閥蓋
明桿支架型(OS&Y)
自定心壓板壓套式
整體式上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
美標鍛鋼閘閥材料組成
|
號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182
F22
|
A182
F304(L)
|
A182
F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A276 410 & 430
|
A182
F304
|
A182
F304(L)
|
A182
F316(L)
|
|
4
|
閥桿
|
A182
F6
|
A182
F304
|
A182
F304(L)
|
A182
F316(L)
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PIFE
|
|
6
|
閥蓋
|
A105
|
A182
F22
|
A182
F304(L)
|
A182
F316(l)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
銷釘
|
A276 420
|
A276 304
|
|
9
|
填料壓套
|
A276 410
|
A182
F304(L)
|
A182
F316(L)
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182
F11
|
A182
F304(L)
|
A182
F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 410
|
|
14
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
銘牌
|
SS
|
|
16
|
手輪
|
A197
|
|
17
|
潤滑墊片
|
A473 431
|
|
18
|
填料
|
Flexible Graphite
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
