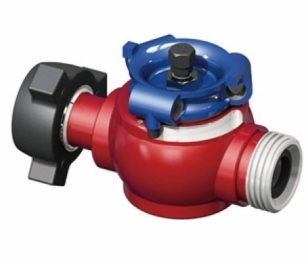

旋塞閥是石油礦場在固井、壓裂作業時連接高壓管匯的一個不可缺少的重要部件，也適用于類似的高壓液體控制。該產品結構緊湊，容易保養，扭矩小，開啟迅速，操作省力，是目前固井、壓裂管匯中理想的閥門。
旋塞閥進出口均采用1502由壬形式連接(也可以根據需求定做)，閥體與襯瓦之間為圓柱配合，并通過襯瓦外圓鑲入密封件密封。
襯瓦與柱塞之間為圓柱金屬配合密封，其特點是配合精度高，密封可靠。
。額定壓力:2,000~15,000psi
。公稱通徑:2”和 3”
。工作溫度:LU
。規范級別:PSL1~4
。性能級別:PR 1~2
。材料級別:AA、BB、CC、DD、EE、FF
。工作介質:石油、天然

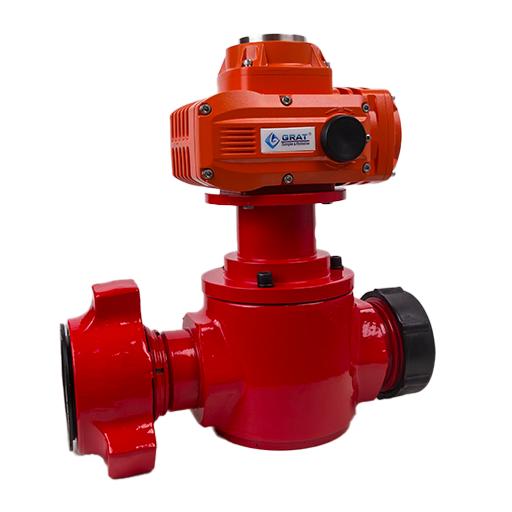

一、Ex電動執行器：CT6等級與CCC認證技術詳解

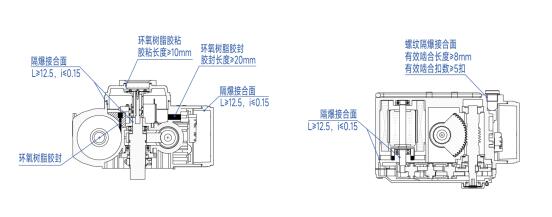

1. Ex設計核心要求
Ex等級：Ex db IIC T6 Gb（隔爆型），適用甲烷、硫化氫等IIC類爆炸性氣體環境（溫度組別T6≤85℃）。
2. 關鍵性能參數
輸出扭矩：50~4000N·m（覆蓋DN50~DN300閥門），含1.25倍安全系數。
防護等級：IP67（防塵防水，適用于井下泥漿噴濺環境）。
控制模式：
開關型：全行程時間≤4-45秒（其他行程時間可根據需求定制）。
調節型：定位精度±0.5%，支持4-20mA/反饋。
二、工程案例與效益分析

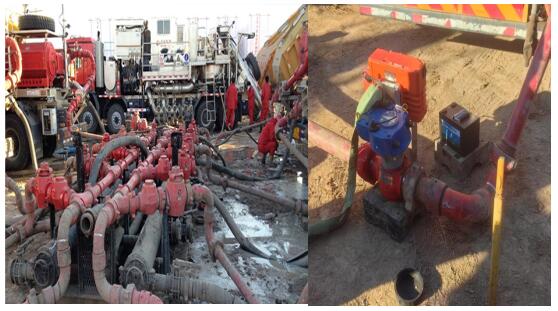

在新疆某油田壓裂項目中，手動旋塞閥改造為Ex電動型后：
提升操作安全性與便捷性
電動旋塞閥支持遠程控制和自動化操作，無需人員親臨高壓、高溫或高危的作業現場手動操作，顯著降低人員暴露于危險環境的風險，同時減少人為操作失誤的可能性。
提高作業效率與響應速度
電動驅動可實現快速啟閉，尤其在需要頻繁開關閥門的壓裂作業中，大幅縮短操作時間。通過預設程序或實時指令，閥門能迅速響應工況變化，優化作業流程效率。
增強數據集成能力
電動旋塞閥可集成傳感器和智能控制系統，實時監測相關數據，同時支持數據采集與傳輸，便于與數字化平臺聯動，實現過程監控、故障預警及后期分析優化。
旋塞閥的電動化改造是石油礦廠智能化升級的關鍵環節。工程師需嚴格遵循****標、精準匹配執行器動力參數，并通過全生命周期管理確保系統可靠性。唯有將技術規范與現場需求深度融合，方能實現高危環境下的高效、安全控制。
